Kits de Aislamiento
AF Energy suministra productos que ayudan a resolver las necesidades y problemas de sellado y aislamiento en bridas. Los kits de aislamiento típicamente son usados en instalaciones offshore, ambientes salinos, instalaciones químicas, refinerías de petróleo donde las conexiones bridadas deben ser selladas apropiadamente y también por medio de protección catódica, para prevenir fugas.
Los kits de aislamiento son fabricados y en cumplimiento con la normativa ASME B16.5 y ASME B16.47. Otros estándares pueden ser utilizados bajo demanda.
Los kits de aislamiento consisten en una junta aislante, los manguitos o bujes, y las arandelas los cuales son correctamente dimensionados para la aplicación y empacados adecuadamente para evitar la pérdida de algún componente durante la instalación.
Tipos
Tipo F
Tipo F
Tipo F
Estas juntas están diseñadas para cubrir la parte realzada de las bridas únicamente. No tienen barrenos para los espárragos. Existen diferentes opciones de materiales que pueden emplearse para la fabricación de las juntas tales como:
- Fenólico simple
- PTFE Reforzado
- G-10 (Epoxy/Glass)
- G-11
Todas esas opciones con excelente resistencia d
Estas juntas están diseñadas para cubrir la parte realzada de las bridas únicamente. No tienen barrenos para los espárragos. Existen diferentes opciones de materiales que pueden emplearse para la fabricación de las juntas tales como:
- Fenólico simple
- PTFE Reforzado
- G-10 (Epoxy/Glass)
- G-11
Todas esas opciones con excelente resistencia dielectrical. La temperatura de operación varia segun el material utilizado.
Tipo E
Tipo F
Tipo F
Es una junta con el diámetro exterior igual al diámetro de la brida y esta barrenado con precisión para formar los orificios por donde pasaran los espárragos. Este diseño facilita la alineación de la junta durante la instalación.
Tipo G
Tipo F
Tipo G

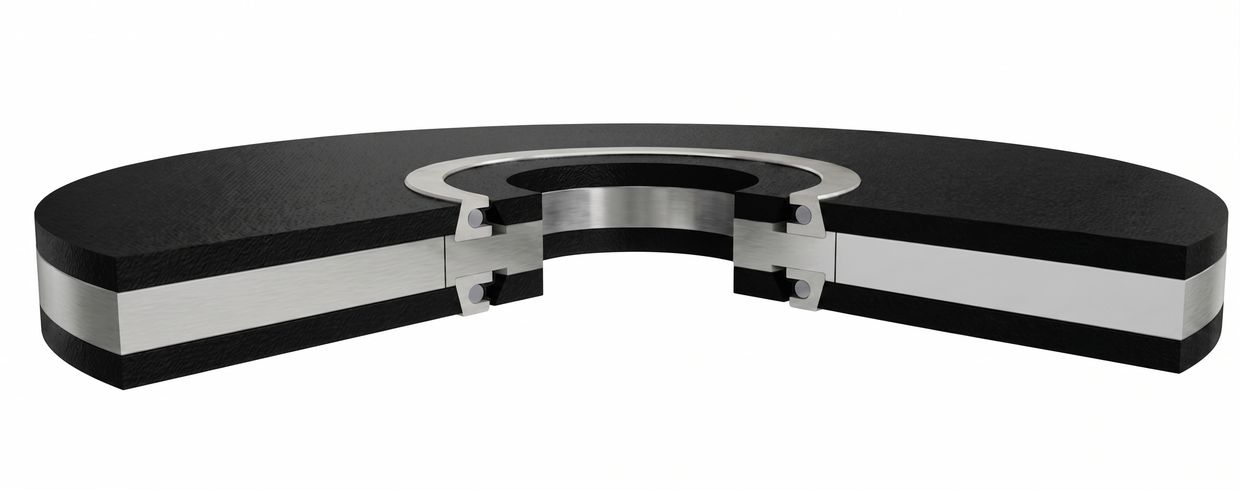

Es un tipo de junta F especialmente diseñada para el sellado y aislamiento de bridas en servicios críticos. Es adecuada para bridas cara realzada (RF), cara plana (FF) y tipo Ring Joint (RTJ) en todas las clases de presión, incluso para servicios API de hasta 15,000 psi.
El material de la junta incorpora un laminado epóxico refor
Es un tipo de junta F especialmente diseñada para el sellado y aislamiento de bridas en servicios críticos. Es adecuada para bridas cara realzada (RF), cara plana (FF) y tipo Ring Joint (RTJ) en todas las clases de presión, incluso para servicios API de hasta 15,000 psi.
El material de la junta incorpora un laminado epóxico reforzado con fibra de vidrio de alta resistencia, unido a un núcleo de acero inoxidable.
Sellos internos de PTFE energizado mediante resorte (spring energized PTFE seals) son instalados en ranuras maquinadas tipo cola de pato, proporcionando un desempeño de sellado confiable y de alta integridad.
